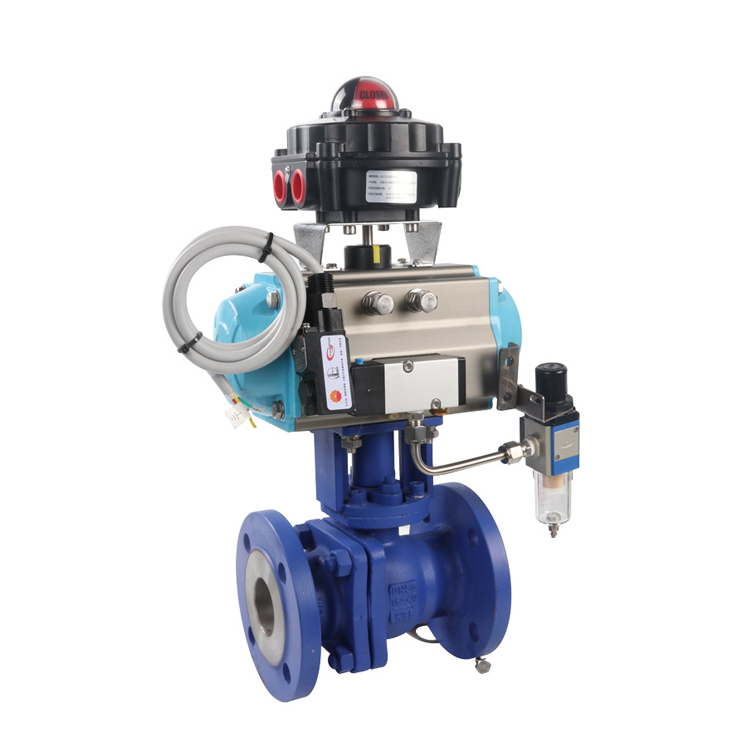

进口气动带定位器球阀

进口气动调节型球阀带定位器

德国托马斯Thomas进口气动带定位器球阀由角行程执行器和球阀组成。适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

气动球阀的阀门定位器的作用

没有装球阀定位器的气动球阀是开关型的球阀，而装有阀门定位器的气动球阀是调节型的气动球阀；

阀门定位器是与球阀的气动执行器配套使用的。它接受控制器的输出信号，它的输出信号去控制控制阀运动。阀门定位器的功能就是使球阀按控制器的输出信号实现正确的定位作用。

阀门定位器是气动执行器的主附件，它与气动执行器配套使用，据德国威盾VTON的工程师介绍，球阀定位器具有以下用途：

（1）消除执行器薄膜和弹簧的不稳定性及各可动部分的干磨擦影响，提高了调节阀的精确度和可靠性，实现准确定位。

（2）增加执行机构的动作速度，改善控制系统的动态特性。

（3）可以20~100kPa的标准信号压力去操作40~200kPa的非标准信号压力的气动执行机构。

（4）可实现分程控制，用一台控制仪表去操作两台控制阀，第一台控制阀上定位器通入20~60kPa的信号压力后阀门走全行程，第二台控制阀上定位器通入60~100kPa的信号压力后阀门走全行程。

（5）可实现反作用动作。

（6）可修正控制球阀的流量特性。改变调节阀的流量特性

（7）可使活塞执行机构和长行程执行机构的两位式动作变为比例式动作。

（8）采用电/气阀门定位器后，可用4~20mA DC电流信号去操作气动执行机构，一台电/气阀门定位器具有电/气转换器和气动球阀定位器的双重作用。

阀体材质

执行器参数

公称通径：DN15-DN200

作用方式：双作用、单作用（弹簧复位）

公称压力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

气源压力：双作用：3-8bar；单作用：4-8bar

适用温度：-30℃～200℃

行程范围：90°（±5）

适用介质：水、油、气、蒸汽、酸碱物

输出扭矩：双作用：3.9-10560N.m；单作用：8.5-4858N.m

阀体材质：铸铁，铸钢，不锈钢

控制方式：开关型、智能调节型

连接方式：法兰连接

附件选择：电磁阀、定位器、限位开关、三联件、手动机构

进口气动带定位器球阀品牌
