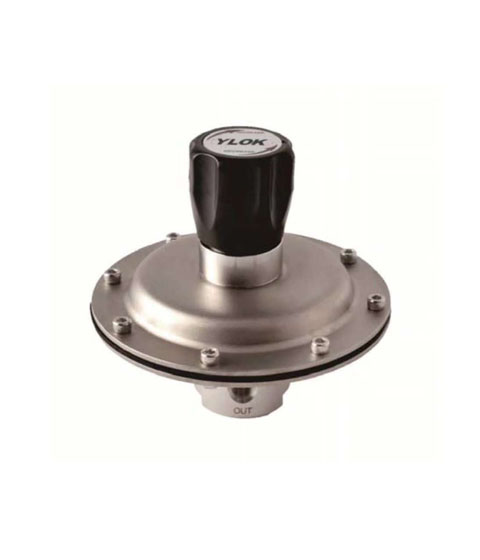

进口超微压减压阀（图）

进口超微压减压阀

进口超微压减压阀产品概述

德国Thomas进口超微压减压阀是一款专门为超微压，超小压力使用要求设计的减压阀，输入压力极为稳定。采用单级式膜片减压结构，橡胶，四氟膜片压力传输，进口超微压气体减压阀主要应用于小流量，中等流量气体系统，也有适用于液体系统的进口超微压液体减压阀。

进口超微压减压阀设计特点

单级式减压结构

母体与膜片采用硬密封形式

母体螺纹：进出气接口1/4NPT，3/8NPT，1/2" NPT（F），可选其他接口

压力表，安全阀接口1/4〞NPT（F）

内设过滤网

可采用面板式或墙式安装

进口超微压减压阀适用范围

实验室

气体吹扫系统

腐蚀性气体、特种气体,液体

气体汇流排

测试设备

进口超微压减压阀主要技术参数

最大输入压力:50，100 Psig

输出压力:0-5KPa,0～10，0～25，0～50， 0～100KPa

安全测试压力:1.5 倍的最大输入压力

适用温度:-80°F 至＋446°F (-80℃ 至＋230℃)

内泄漏率:2×10-8 atm cc/sec He

C v 值:1.1

进口超微压减压阀部分材质

母 体:316L,

上 盖:316L,

膜 片:NBR, VITON

过滤网:316L(10μm)

阀 座:PCTFE,PTFE ,NBR

弹 簧:316L

阀芯顶杆:316

进口超微压减压阀品牌
