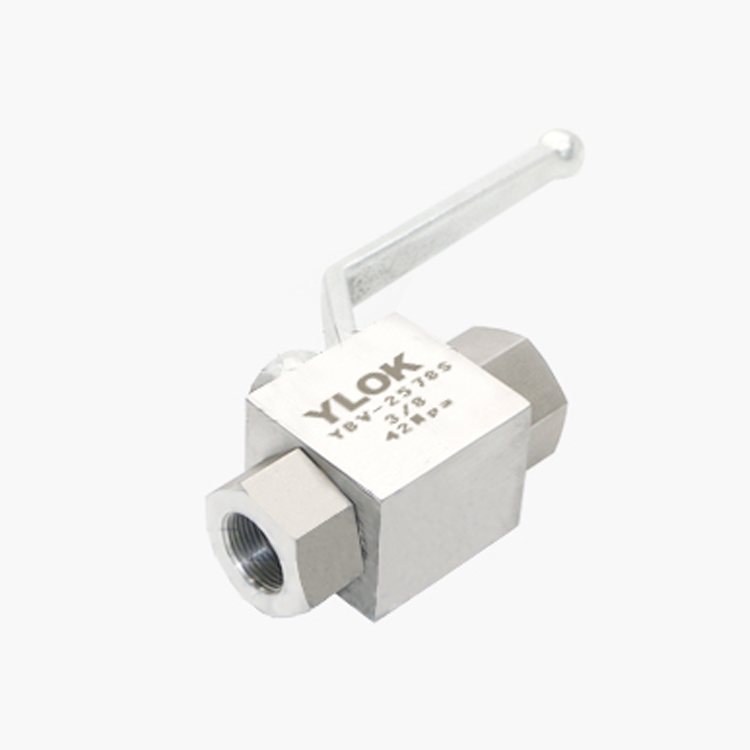

进口高压球阀（图）

进口高压球阀

进口高压球阀产品概述

德国托马斯（Thomas）国际阀门公司提供的进口高压球阀（不锈钢高压球阀，气动高压球阀，高温高压球阀，气动高压球阀，衬氟高压球阀）主要适用于管道高压力的工况下。

进口高压球阀工作原理：

高压球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

高压球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

进口高压球阀优点：

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中

进口高压球阀主要技术参数

a、工作压力：1.0Mpa-42.0Mpa  150LB-2500LB。

b、工作温度：-46+550℃。

c、驱动方式：手动、蜗轮、气动、电动等。

d、连接方式：法兰、焊接、对焊、承插焊、等。

e、制造标准：国标GB、JB、HG，API、ANSI，英标BS，日本JIS、JPI等。

f、阀体材质：WCB  20#、25#、 锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

进口高压球阀设计标准

设计和制造标准按照: ASME B16.34,API6D等；

结构长度按照: ASME B16.10；

连接端尺寸按照：ASME B16.5,ASME B16.25；

检验和测试按照: API598；

防火设计按照：API607；

进口高压球阀安装注意事项

   a:取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

   b:安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

   C:准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

   d:在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

   e:本类阀应安装在管道的水平方向或垂直方向。

   f:安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

   g:与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

进口高压球阀选型

a:产品名称与高压球阀的型号

b:高压球阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:高压球阀的密封面材质和硬度

d:高压球阀的阀体材质

e:高压球阀的压力

f:高压球阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
