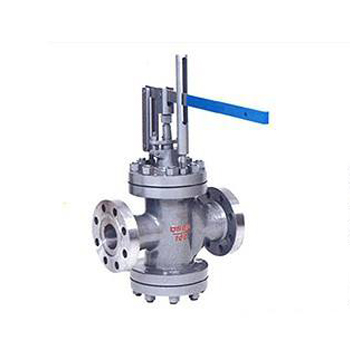

进口杠杆式减压阀
进口杠杆式减压阀产品详情:
杠杆式蒸汽减压阀主要配套在减温减压装置上,起到调节压力的作用,减压比一般用O.6较合适,选用DKJ一31O电动执行装置,DN500阀选用DKJ一51O电动执行装置较合适。主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
减压产品广泛应用于:机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、冶金粉末设备、采矿设备、市政设备及电子工业设备等。
杠杆式蒸汽减压阀性能
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 最佳减压比0.6 | |||||
渗漏量 | 0.5%QMax | |||||
温量-压力等级 | ANSI B16.34 |
杠杆式蒸汽减压阀材料:
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 | 304 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
垫片 | 柔性石墨/1Cr18Ni9 |
导向套 | 2Cr13 |
填料 | 柔性石墨 |
螺栓 | 35CrMoA |
螺母 | 45 |
杠杆式蒸汽减压阀尺寸:
公称压力 | 工程通径 | 尺 寸 | ||||
6.4 10.0 | H | H1 | L | L1 | L2 | |
50 | 510 | 200 | 565 | 150 | 150 | |
80 | 555 | 220 | 650 | 190 | 190 | |
100 | 582 | 245 | 800 | 200 | 200 | |
150 | 654 | 318 | 800 | 220 | 225 | |
200 | 725 | 355 | 800 | 250 | 250 | |
250 | 750 | 390 | 800 | 272 | 275 | |
300 | 918 | 475 | 1000 | 355 | 395 | |
400 | 1080 | 660 | 1000 | 400 | 550 | |
500 | 1635 | 800 | 1000 | 450 | 680 |
以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
