结构特点和用处

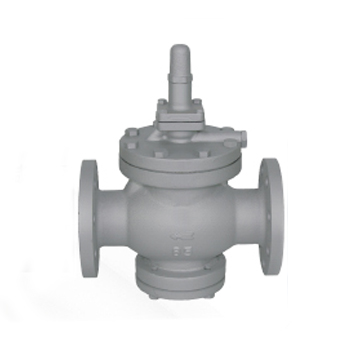

Thomas减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
主产品主要用于蒸汽管路，起减压稳压作用
| 公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 渗漏量 | GB12245-1989 | |||||
壳体试验不包括膜片、顶盖
活塞式蒸汽减压阀主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)
|
公称通径 DN |
外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
塞式蒸汽减压阀外形尺寸(PN6.4-16.0)
|
公称通径 DN |
外 形 尺 寸 | |||
| L | H | Hl | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 305 | 105 |
| 20 | 180 | 200 | 340 | 105 |
| 25 | 200 | 220 | 340 | 120 |
| 32 | 220 | 230 | 340 | 120 |
| 40 | 240 | 240 | 355 | 135 |
| 50 | 270 | 300 | 355 | 135 |
| 65 | 300 | 340 | 360 | 140 |
| 80 | 330 | 360 | 395 | 17 |
| 100 | 380 | 400 | 185 | |
| 125 | 450 | 415 | 215 | |
| 150 | 500 | 430 | 225 | |
| 200 | 550 | 495 | 260 | |
| 250 | 650 | 545 | 310 | |
| 300 | 800 | 600 | 355 | |
| 350 | 850 | 640 | 395 | |
| 400 | 900 | 690 | 435 | |
| 500 | 950 | 780 | 495 | |
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
