进口焊接硬密封蝶阀介绍特点（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-16 12:15:46点击：

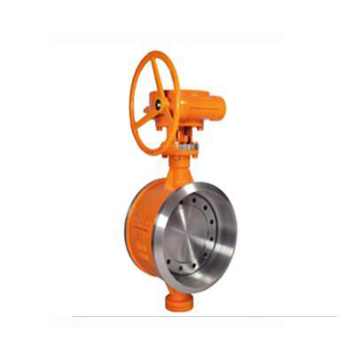

进口焊接硬密封蝶阀

　　进口波纹管截止阀详情：

　　进口焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

　　蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

　　品牌：德国MILLER

　　进口焊接硬密封蝶阀参数：

　　公称通径：DN50-DN2000

　　公称压力：0.6Mpa-4.0Mpa

　　设计温度：-29℃-600℃

　　连接方式：焊接

　　适用介质：水、气、油、化工、盐水、燃气，天然气等等介质

　　进口焊接硬密封蝶阀部件：

零件名称	材料
阀体	铸钢、不绣钢、铬钥钢、合金钢、双相钢
蝶板	铸钢、不绣钢、铬结钢、合金钢、双相钢
阀座	不绣钢、堆焊司太立等硬质合金
密封圈	不绣钢与耐高温石棉板组合成多层次
阀杆	20Cr13、1Cr13不绣钢、铬银钢、特殊材料
轴套	奥氏体不绣钢、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料压盖	铸钢、不绣钢
支架	铸钢、不绣钢

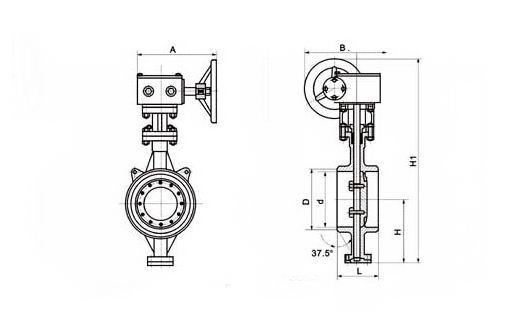

　　进口焊接硬密封蝶阀尺寸：

进口焊接硬密封蝶阀尺寸

公称压力 PN0.6MPa									公称压力 PN1.0MPa
DN	外形尺寸							WT(KG)	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	L	D	d	H	H1	A	B	WT(KG)
600	390	636	602	499	1280	570	660	450	390	636	602	499	1280	570	660	465
700	430	726	692	566	1480	750	550	660	430	726	692	566	1480	750	550	680
800	470	826	792	632	1608	750	550	780	470	826	792	632	1608	750	550	810
900	510	926	892	693	1857	750	550	820	510	926	892	693	1857	750	550	860
1000	550	1028	992	757	2038	900	750	1460	550	1028	992	757	2038	900	750	1625
1200	630	1228	1192	851	2237	1000	925	1590	630	1228	1192	851	2237	1000	925	1770
1400	710	1428	1392	876	2411	1000	925	2185	710	1428	1392	876	2411	1000	925	2425
1600	790	1628	1592	1095	2756	1000	925	3210	790	1628	1592	1095	2756	1000	925	3560
1800	870	1828	1792	1214	3093	1100	980	4090	870	1828	1792	1214	3093	1100	980	4545
2000	950	2028	1992	1332	3355	1100	980	5610	950	2028	1992	1332	3355	1100	980	6230

公称压力 PN1.6MPa									公称压力 PN1.6MPa
DN	外形尺寸							WT(KG)	DN	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	mm	L	D	d	H	H1	A	B	WT(KG)
80	114	90	78	90	356	180	200	27	600	390	636	602	509	1369	570	660	457
100	127	110	96	100	375	180	200	34	700	430	726	692	572	1492	750	550	810
125	140	135	121	113	401	180	200	41	800	470	826	792	638	1622	750	550	1093
150	210	161	146	130	450	270	280	43	900	510	926	892	700	1924	750	550	1410
200	230	222	202	205	545	400	425	81	1000	550	1028	992	765	2054	900	750	1870
250	250	278	254	235	630	400	425	102	1200	630	1228	1192	860	2259	1000	925	2082
300	270	330	303	275	715	450	560	132	1400	710	1428	1392	986	2610	1000	925	2850
350	290	382	351	309	817	450	560	164	1600	790	1628	1592	1106	2856	1000	925	4235
400	310	432	398	346	923	535	580	193	1800	870	1828	1792	1226	3121	1100	980	5346
450	330	484	450	392	1059	535	580	238	2000	950	2028	1992	1345	3385	1100	980	7328
500	350	535	[501	427	1126	535	580	302	-	-	-	-	-	-	-	-	-

公称压力 PN2.5MPa									公称压力 PN4.0MPa
DN	外形尺寸							WT(KG)	外形尺寸							WT(KG)
mm	L	D	d	H	H1	A	B	WT(KG)	L	D	d	H	H1	A	B	WT(KG)
80	114	90	78	90	356	180	200	38	180	90	78	108	430	180	200	39
100	127	110	96	106	387	180	200	40	190	110	96	108	392	180	200	50
125	140	135	121	122	413	180	200	60	200	135 i	120	120	414	180	200	75
150	210	161	146	136	459	270	280	65	210	161	145	135	494	270	280	100
200	230	222	202	215	585	400	425	85	230	222	200	202	578	400	425	135
250	250	278	254	247	649	400	425	135	250	278	252	235	6^3	400	425	190
300	270	330	303	288	771	450	560	175	270	330	301	280	793	450	560	240
350	290	382	351	333	929	450	560	195	290	382	351	315	921	450	560	320
400	310	432	398	359	993	535	580	295	310	432	398	355	1021	535	580	450
450	330	484	450	405	1053	535	580	350	330	484	448	370	1143	535	580	500
500	350	535	501	444	1245	535	580	510	350	535	495	420	1192	535	580	560
600	390	636	602	521	1750	570	660	625	390	636	595	490	1327	570	560	720
700	430	726	692	586	1519	750	550	925	-	-	-	-	-	-	-	-
800	470	826	792	659	1659	750	550	1260	-	-	-	-	-	-	-	-
900	510	926	892	720	1829	750	550	1790	-	-	-	-	-	-	-	-
1000	550	1028	992	780	1949	900	750	1940	-	-	-	-	-	-	-	-
1200	630	1228	1192	889	2243	1000	925	2810	-	-	-	-	-	-	-	-
1400	710	1428	1392	1000	2262	1000	925	3500	-	-	-	-	-	-

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

进口焊接硬密封蝶阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
