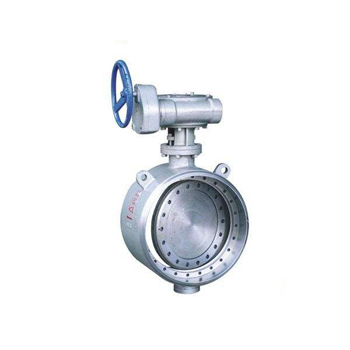

1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
对焊硬密封蝶阀产品广泛应用于：机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、冶金粉末设备、采矿设备、市政设备及电子工业设备等。
主要技术参数
| 公称通径DN（mm) | DN（100～1200）mm、in4～48 |
| 公称压力PN（MPa) | 强度试验(1.5×PN)密封试验(1.1×PN) |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
| 适用介质 | 水、蒸汽、热水、油品 |
| 驱动方式 | 蜗轮传动、电动、气动、液动 |
| 压力等级 | ANSI 150Lb磅级/PN25 |
| 焊接标准 | GB12224、ANSI B16、25、DIN2559 |
主要零部件材料
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢、铬铝钢 |
| 蝶板 | 碳钢、合金钢、不锈钢 |
| 阀座 | 3不锈钢、钴基硬质合金 |
| 轴套 | 不锈钢 |
| 阀杆 | 不锈钢、特殊材料 |
| 填料 | 柔性石墨 |
对悍式硬密封蝶阀连接尺寸
| 公称通径 | 主要尺寸 | 公称通径 | 主要尺寸 | ||||||
| in | DN(mm) | L | H1 | H | in | DN(mm) | L | H1 | H |
| 4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
| 5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
| 6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
| 8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
| 10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
| 12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
| 14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
| 16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
