进口电动对夹式球阀介绍特点（图）

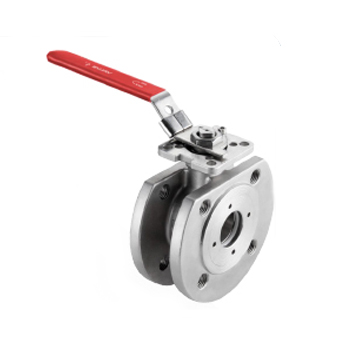

进口电动对夹式球阀

　　进口电动对夹式球阀技术参数

　　性能 Model

　　电源 Power DC12V 24V AC110V 12V 220V 380V 50/60HZ

　　时间 Time 20s 30s 13s 30s 9s, 30s, 60s, 120s 30s,50s 100s

　　电机

　　Electric machine 10W 23W 40W 80W 90W 100W 100W

　　保护 Prorection 过热保护(自动恢复型)Over-hot protection (automatically returing type)

　　输入信号Input signal 4-20MA.DC、1-5v.DC(其它可出厂前选定)(Others would be set before sale)

　　输出信号Output signal 4-20MA.dc(其它可出厂前选定)(Others would be set before sale)

　　转动角度Rotation angle 0-360° 0-90°

　　环境温度 Surrounding temperature -25℃~60℃

　　耐压值 Pressure-withstanding value 1500VAC/分钟 1500VAC/minute

　　绝缘电阻Insulated resistance 100MΩ(500V)

　　重量 Weight 2.2KG 4.0KG 7.0KG 7.6KG 7.8KG 11.2KG 11.8KG

　　安装角度Installation Angle 任意角度Any angle

　　防水性 Waterproof Performance IP-67

　　箱体材料Case material

　　铝合金压铸件Aluminium die-casting components

　　手动操作 Manually Operating

　　用可卸式六角柄操作Operated by disassembling type hexagonal handle

　　限位Position-limiting

　　电动操作时:全开闭极限开关;手动操作时:机械挡块 When electric actuated operation:limit switch completely on/off,manual operation,mechanical stop.


　　进口电动对夹式球阀执行标准

　　1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

　　2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

　　3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

　　4、检验主试验：JB/T 9092、API 598。


　　进口电动对夹式球阀技术参数和性能


电动对夹球阀　主要零件材质

零件名称	材 料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

电动对夹球阀 主要外形尺寸

公称通径 DN(mm)	尺 寸(mm)
	L	D	D1	D2	d	b	Z-Md	H	L1
15	35	95	65	45	15	14	4-M12	291	155.2
20	38	105	75	55	19	14	4-M12	296	155.2
25	42	115	85	65	23.5	14	4-M12	301	155.2
32	50	135	100	78	30	16	4-M16	311	195
40	60	145	110	85	36	16	4-M16	318	195
50	70	160	125	100	45	16	4-M16	326	234
65	95	180	145	120	58	18	4-M16	336	234
80	118	195	160	135	67	20	8-M16	363	271
100	140	215	180	155	76	20	8-M16	383	325
125	175	245	210	185	100	22	8-M16	403	414
150	210	280	240	210	125	24	8-M16	418	420



　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!

进口电动对夹式球阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
