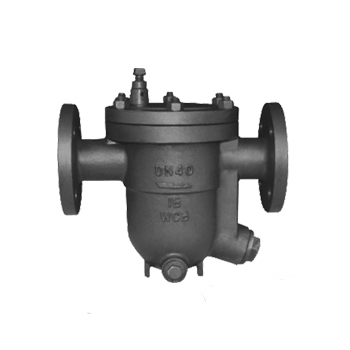

进口自由浮球式蒸汽疏水阀

　　进口自由浮球式蒸汽疏水阀详情：

　　产品信息

　　产品型号：ml-304

　　产品口径：DN15-DN150

　　产品压力：1.6Mpa-4.0Mpa

　　产品材质：碳钢 不锈钢

　　进口自由浮球式蒸汽疏水阀内部，没有杠杆或其它五金件连接，自由浮球完全凭借液体的浮力作用运动。根据进入阀体的冷凝水量的大小同步调节自由浮球和阀嘴之间的距离，浮球本身就像一个阀门一样来调节阀嘴开启的大小及关闭。

　　作为自由浮球本身一个高精度研磨的空心球体就是阀门，整个浮球表面就可以作为阀门密封面来使用。由于浮球是靠疏水阀阀体里面液体的浮力作用来运动而且蒸汽疏水阀里面冷凝水的液位总是高于阀嘴，所以阀嘴总是处于一个液封的状态，可以保证没有蒸汽泄漏。

　　正是由于这种结构，浮球的阀座更稳定，更好的提升密封性保护。3点式支座，含有能完全关闭阀嘴的2个导向点，这两个导向点加上阀嘴变成浮球的3点式支座。带有这种3点支座结构的疏水阀，可以确保在冷凝水量极小的时候没有液封的状态下仍能确保没有蒸汽(或者空气或者气体)泄漏。

　　进口疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的较大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄漏。

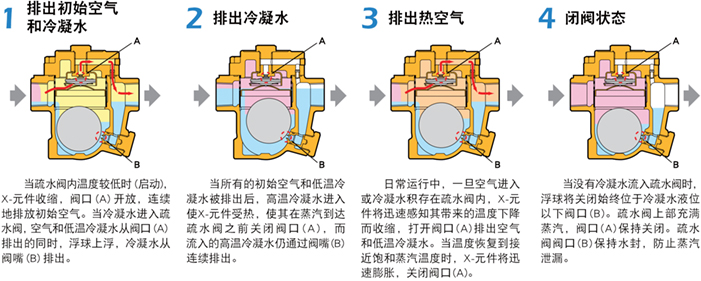

自由浮球式法兰蒸汽疏水阀原理图

　　公称通径：DN15-DN150

　　公称压力：1.0Mpa-10Mpa

　　适用温度：-20℃≤T≤425 ℃

　　适用介质：水、蒸汽、油品

　　阀体材质：铸钢、碳钢、不锈钢

　　连接方式：法兰连接

　　①连续排放饱和凝结水加热设备不会有水积聚，从而获得较高的热效率;

　　②蒸汽压力变化时不受影响，浮球能自动调节阀座孔的开度，工作连续，性能稳定;

　　③排空气性能好，有自动或手动排空气装置，无气锁现象，工作平稳无噪音。

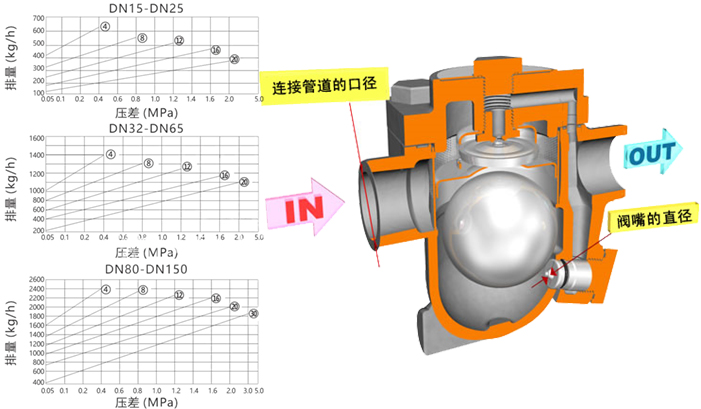

自由浮球式法兰蒸汽疏水阀曲线排量图

　　a/图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号

　　b/压差是指疏水阀的入口端与出口端的压力差

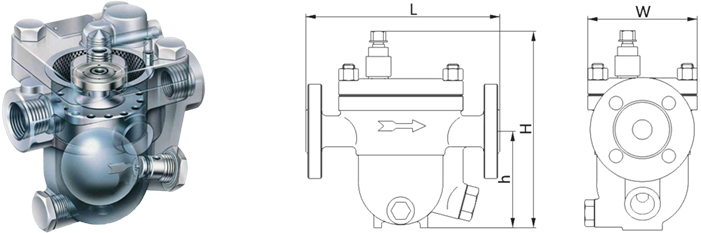

　　注：此外形尺寸为1.6Mpa压力疏水阀。


　　进口疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
