进口弹簧封闭式高压安全阀介绍特点（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-16 12:11:21点击：

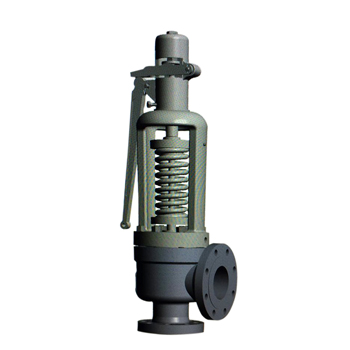

进口高压安全阀-弹簧封闭式高压安全阀

　　进口高压安全阀详情：

　　进口高压安全阀是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。

　　进口高压安全阀参数：

　　公称通径：DN15-DN500

　　公称压力：150LB-2500LB

　　设计温度：-29℃-550℃

　　连接方式：法兰

　　适用介质：水、气、油、化工、盐水、燃气，天然气等等介质

　　弹簧高压安全阀结构特点和用处

　　适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和

　　管路上，作为超压保护装置。

　　弹簧封闭式高压安全阀主要零部件材料


	NO.	零件名称			A42Y-160 A42Y-320 材料							A42Y-160P A42Y-320P 材料							A42Y-160R A42Y-320R 材料


	1		法兰				35/35CrMoA								2Cr13					1Cr18Ni12Mo2Ti


	2		阀座					2Cr13						1Cr18Ni9Ti						1Cr18Ni12Mo2Ti


	3		阀体					40						1Cr18Ni9Ti						1Cr18Ni12Mo2Ti


	4	调节圈						2Cr13						1Cr18Ni9Ti						1Cr18Ni12Mo2Ti


	5		阀瓣					2Cr13						1Cr18Ni9Ti						1Cr18Ni12Mo2Ti

	6	反冲盘						2Cr13						1Cr18Ni9Ti						1Cr18Ni12Mo2Ti


	7	导向套						2Cr13						1Cr18Ni9Ti						1Cr18Ni12Mo2Ti


	8		阀盖				ZG230-450							ZG230-450							ZG230-450


	9		阀杆					2Cr13						1Cr18Ni9Ti							1Cr18Ni9Ti


	10		弹簧					50CrVA					50CrVA 包覆氟塑料							50CrVA 包覆氟塑料


	11	调整螺杆						45							2Cr13						2Cr13


	12		阀帽				ZG200-400							ZG200-400							ZG200-400


		密封面材料											堆焊 Co 基硬质合金

Thomas 弹簧封闭式高压安全阀外形尺寸和连接尺寸

	公称压力		公称通径										尺寸(mm)											重量
	PN(MPa)		DN(mm)																					(kg)
	PN(MPa)		DN(mm)	do		d	D	D1	M	D2	B	Z-Φd	DN		D	D1	M	D2	b	Z-Φd	L	L1	H	(kg)

			15	7		16	95	60	M-24×2	18	20	3-18	-		36	-	M-33×2	-	-	-	45	80	105	4
16
16			20	10		19	95	60	M-33×2	22	20	3-18	-		48	-	M-33×2	-	-	-	45	80	105	4.5
			20	10		19	95	60	M-33×2	22	20	3-18	-		48	-	M-33×2	-	-	-	45	80	105	4.5
	(单法兰)
			25	12		23	105	68	M-33×2	28	20	3-18	-		48	-	M-33×2	-	-	-	45	80	105	5.2

			15	8		15	95	60	M-24×2	18	20	3-18	32		115	-	M-42×2	37	22	4-18	95	100	259	7.8

			20	10		23	98	60	M-24×2	20	20	3-18	40		165	-	M-52×2	47	28	6-26	110	115	266	11.5

			25	12		23	105	68	M-33×2	28	20	3-18	40		165	-	M-52×2	47	28	6-26	110	115	266	12.5
16
16			32	15		25	115	80	M-42×2	37	22	4-18	50		165	115	M-64×3	59	32	6-26	130	1450	335	21.3
			32	15		25	115	80	M-42×2	37	22	4-18	50		165	115	M-64×3	59	32	6-26	130	1450	335	21.3

			40	20		39	165	115	M-52×2	47	28	6-26	65		200	145	M-80×3	74	40	6-29	150	170	390	35.3

			50	25		48	165	115	M-64×3	59	32	6-26	80		225	170	M-100×3	94	50	6-33	190	210	393	48
			50	25		48	165	115	M-64×3	59	32	6-26	80		225	170	M-100×3	94	50	6-33	190	210	393	48

									M-33×2								M-42×2
			15	8		17	105	68		29	20	3-18	32		115	80		37	22	4-18	95	100	259	8.1

			20	10		23	105	68	M-33×2	29	20	3-18	40		165	115	M-52×2	47	28	6-26	110	115	266	12
32
32			25	12		23	115	80	M-42×2	36	22	4-18	40		165	115	M-52×2	47	28	6-26	110	115	266	13

			32	14		30	135	95	M-48×2	41	25	4-22	50		165	115	M-64×3	59	32	6-26	130	140	335	22.2

			40	16		38	165	115	M-64×3	57	32	6-26	65		200	145	M-80×3	70	40	6-29	150	170	390	37

			50	20		48	200	145	M-80×3	70	40	6-29	80		225	170	M-100×3	94	50	6-33	190	210	393	55

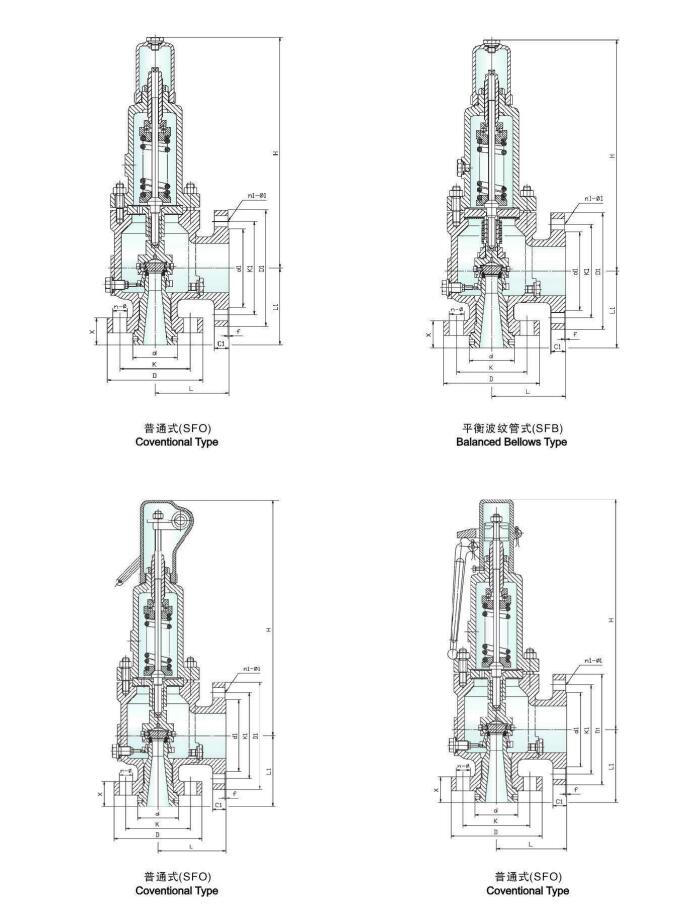

进口高压安全阀部件图

　　进口高压安全阀的分类介绍：

　　安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。

　　安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的(1/20)～(1/40)，全启式是(1/3)～(1/4)。

　　此外，随着使用要求的不同，有封闭式和不封闭式。封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。不封闭式一般用于无毒或无腐蚀性的介质。

　　进口高压安全阀的常见故障：

　　排放后阀瓣不回座：这主要是弹簧弯曲阀杆、阀瓣安装位置不正或被卡住造成的。应重新装配。

　　泄漏：在设备正常工作压力下，阀瓣与阀座密封面之间发生超过允许程度的渗漏。其原因有：阀瓣与阀座密封面之间有脏物。可使用提升扳手将阀开启几次，把脏物冲去;密封面损伤。应根据损伤程度，采用研磨或车削后研磨的方法加以修复;阀杆弯曲、倾斜或杠杆与支点偏斜，使阀芯与阀瓣错位。应重新装配或更换;弹簧弹性降低或失去弹性。应采取更换弹簧、重新调整开启压力等措施。

　　到规定压力时不开启：造成这种情况的原因是定压不准。应重新调整弹簧的压缩量或重锤的位置;阀瓣与阀座粘住。应定期对安全阀作手动放气或放水试验;杠杆式安全阀的杠杆被卡住或重锤被移动。应重新调整重锤位置并使杠杆运动自如。

　　排气后压力继续上升：这主要是因为选用的安全阀排量小于设备的安全泄放量，应重新选用合适的安全阀;阀杆中线不正或弹簧生锈，使阀瓣不能开到应有的高度，应重新装配阀杆或更换弹簧;排气管截有不够，应采取符合安全排放面积的排气管。

　　阀瓣频跳或振动：主要是由于弹簧刚度太大。应改用刚度适当的弹簧;调节圈调整不当，使回座压力过高。应重新调整调节圈位置;排放管道阻力过大，造成过大的排放背压。应减小排放管道阻力。

　　不到规定压力开启：主要是定压不准;弹簧老化弹力下降。应适当旋紧调整螺杆或更换弹簧。

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!

进口弹簧封闭式高压安全阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
