进口蒸汽电磁阀介绍特点（图）

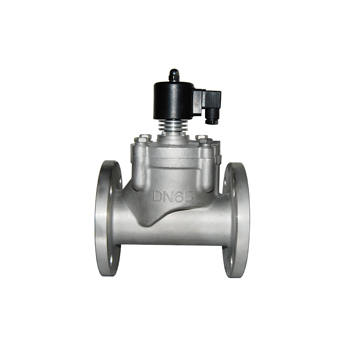

进口蒸汽电磁阀

　　德国进口蒸汽电磁阀产品详情

　　进口蒸汽电磁阀，Steam solenoid valve (screw)，是指用于蒸汽介质的开关截止的电磁阀，具有耐高温和耐腐蚀的特性。主要适用锅炉蒸汽-饱和蒸汽，热电厂出来的蒸汽-过热蒸汽两种。广泛地应用纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等自控系统

　　1、饱和蒸汽 温度压力相对稳定，温度低于250℃，工作压力低于6.4Mpa

　　2、过热蒸汽 温度压力变化基数较大 温度较高可达400℃以上，工作压力则低于4.0Mpa

　　可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制区。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。


　　德国进口蒸汽电磁阀主要部件材料

　　阀体：黄铜或不锈钢304

　　密封件：PTFE(聚四氟乙烯)或VITON(氟橡胶)

　　活塞:不锈钢304

　　活塞环:石墨聚四氟乙烯

　　活动和固定铁芯:不锈钢 1J117

　　隔磁管座、管子：不锈钢304

　　铁芯弹簧及其他配件:不锈钢304


　　德国进口蒸汽电磁阀技术参数



连接尺寸	通径	Cv值	较低工作压力	较高工作压力		密封件材料	阀体材料
				AC(22VA)	DC(15W)
3/8″	12	4.5	0.05MPa	1.60MPa	1.60MPa	聚四氟乙烯 氟橡胶	黄铜或不锈钢
1/2″	15	4.5	0.05MPa	1.60MPa	1.60MPa
3/4″	20	9.3	0.05MPa	1.60MPa	1.60MPa
1″	25	12	0.05MPa	1.60MPa	1.60MPa
11/4″	32	24	0.05MPa	1.60MPa	1.60MPa
11/2″	40	29	0.05MPa	1.60MPa	1.60MPa
2″	50	48	0.05MPa	1.60MPa	1.60MPa



阀型号	SST12	SST15	SST20	SST25	SST32	SST40	SST50
长(A)	75	75	83	100	130	130	155
宽(B)	50	50	60	70	96	96	122
高(C)	140	140	146	156	140	140	149
接距(D)	15	15	17	21	28	28	34

　　德国产品特点

　　耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。

　　耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。

　　耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。

　　耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

　　德国结构与原理

　　本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。

　　同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的进口蒸汽电磁阀产品内容有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
