进口气动角形调节阀

　　德国进口气动角形调节阀产品详情

　　品牌：德国托马斯

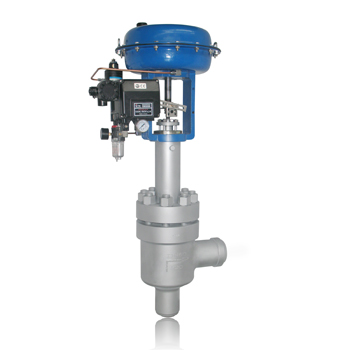

　　进口气动角形调节阀Pneumatic angle type regulation valve，是由角形结构的调节阀阀体和气动执行器组成，专为高压系统使用的一种特殊阀门。与气动或电动(配用电--气转换器)调节仪表等连接后，气动薄膜高压角型调节阀广泛应用于化肥、石化、电站、轻工等行业中作生产过程的自动调节和远程控制。气气动薄膜高压角型调节阀采用改变讯号压力来变化阀门的流能截面，从而达到介质流量的改变，完成对所需参数(如压力、流量、温度、液位等)的调节。

　　德国进口气动角型调节阀技术参数



公称通径(mm)	6			10					15					25
阀座直径(mm)	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系数Kv	0.04	0.1	/	0.1	0.4	/	/	/	0.4	/	/	/	/	1	1.6	2.5	4	6.3	8
	/	0.16	0.4	0.16	/	1	1.6	2.5	0.63	1	1.6	2.5	4	/	/	/	/	/	/
	0.063	0.25		0.25	0.63	/	/	/	/	/	/	/	/	/	/	/	/	/	/
公称通径(mm)	32			40		50		65		80		100		125		150		200
阀座直径(mm)	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系数	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可调范围	Kv值<18时 R=20：1；Kv值>18时 R=30：1
公称压力	16、22、32MPa
阀芯形式	套筒导向单座柱塞型阀芯
流量特性	直线
作用形式	气开式、气关式
工作温度	普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
执行机构	ZHA/B型多弹簧气动薄膜执行机构
可配附件	定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等

　　德国进口气动角型调节阀 允许压差



公称通径 DN(mm)	PN320	6			10					15					25						32			40		50		65		80		100
	PN220
阀座直径(mm)		3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
输入信号 kgf/cm2 (0.2～0.1)		320							200	320			200	80	320		200	80	40	20	80	40	16	4	4	16	4	6	16	25	1	16	0.6
		220											160		220			160	64	40	140	64	25	64	16	25	8	20	6	10	4	6	2.5
输入信号 kgf/cm2 (0.6～1.8)		320								320									160	100	320	160	64	160	35	64	20	55	16	30	10	16	6
		320								220									200	110	220	200	70	200	45	70	25	70	20	35	14	20	8

　　德国进口气动角型调节阀 性能指标



序号	项目		单位	不带定位器	带定位器
1	基本误差		％	±4	±1
2	回差		％	2.5	1
3	死区		％	1.5	0.1
4	允许泄漏量		％	为C值的0.01％，对C≤4.Q泄≈0
5	额定流量系数Kv偏差	C≤4	％	±15
	流量特性误差	C>4	％	±10

　　德国进口气动角型调节阀 零件材料



零件名称	阀体	阀杆	阀芯	阀座	填料	压缩弹簧	波纹薄膜
材料	40锻钢 不锈钢 钼二钛	2Cr13 不锈钢 钼二钛	2Cr13或堆 焊钴铬钨 硬质合金	2Cr13或堆 焊钴铬钨 硬质合金	V形 聚四氟乙烯圈	60Si2Mn	丁睛橡胶  夹尼衬里

　　订货须知:请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为阀门说明书的一部分，供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

进口气动角形调节阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
