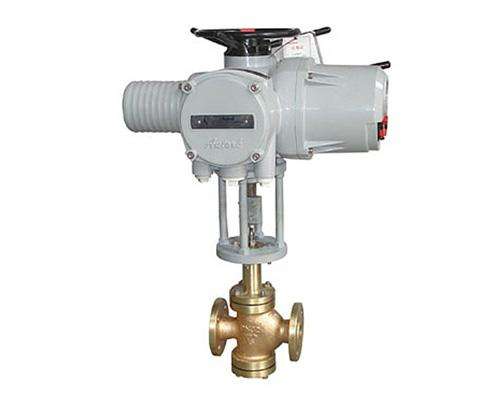

进口电动双座调节阀,由2SB6系列和MILLER5系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
|

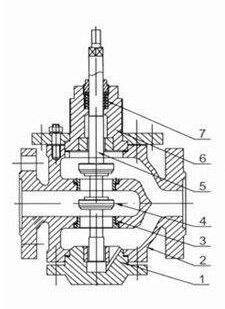

1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
2 |
阀座 |
304 |
304 |
316 |
316L |
|
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
|
4 |
导向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
6 |
填料 |
PTFE/柔性石墨 |
||||
|
7 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
|
8 |
螺母 |
304 |
304 |
316 |
316L |
|
|
9 |
阀杆 |
304 |
304 |
316 |
316L |
|

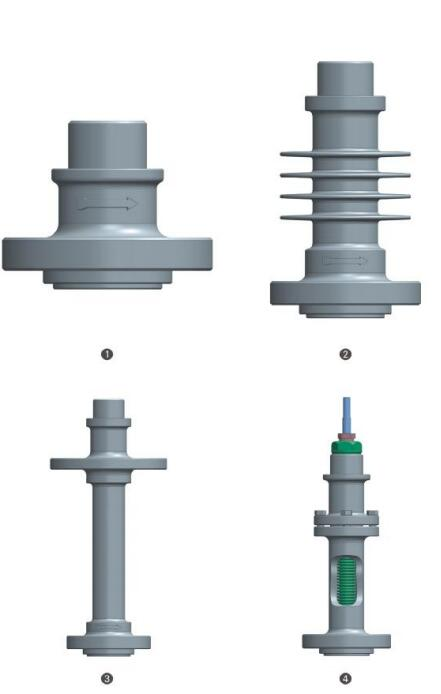

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+550℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数(KV) |
直线 |
10 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
|
等百分 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+550℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|||||||||||||
|
压盖形式 |
螺栓压紧式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
阀芯形式 |
双座柱塞导向型阀芯 |
|||||||||||||
|
流量特性 |
直线性、等百分比 |
|||||||||||||
|
配置执行器类别 |
2SB6系列电动执行器、MILLER5系列电动执行器、(亦可客户指定品牌执行器) |
|||||||||||||
|
执行器参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|||||||||||||
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手轮 |
||||||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
||||||||||||||
|
指标值 |
||||||||||||||
|
配3810L±2.5； 配PSL±1.0 |
||||||||||||||
|
配381L ±2.5； 配PSL±1.0 |
||||||||||||||
|
1.0 |
||||||||||||||
|
项目 |
指标值 |
||
|
基本误差％ |
配2SB6±2.5； 配MILLER5±1.0 |
||
|
回差％ |
配2SB6±2.5； 配MILLER5±1.0 |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
可调范围 |
50：1 |
||
|
额定行程偏差％ |
2.5 |
||
|
泄量量L/H |
符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
||
以上就是产品的各项参数、尺寸以及产品详情，德国托马斯阀门欢迎您的咨询。
