进口电动高温调节阀介绍特点（图）

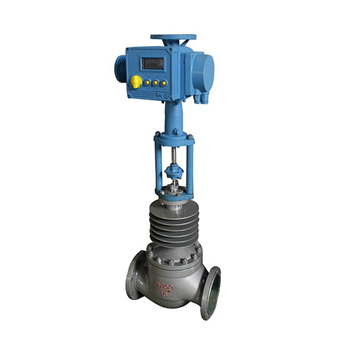

进口电动高温调节阀（又称控制阀）

　　进口电动高温调节阀产品概述

　　进口电动高温调节阀是由2SB6系列(MILLER5系列)电子式电动执行机构和高温调节阀体组成，由2SB6系列(或者(MILLER5系列)电动执行器和精小型调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

　　电子式电动高温调节阀调节机构采用平衡式阀塞结构，电子式电动高温调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度较大等特点。电子式电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。

　　进口电动高温调节阀主要技术参数

（仅供参考）

公称通径(DN)	G3/8"、1/2"、G3/4"、G1"
阀座直径(dn)	1.5	2	3	4	5	6	7	8	9	10	11	12	15
额定流量系数KV	0.025	0.05	0.08	0.12	0.2	0.32	0.5	0.8	1	1.4	1.55	1.85	2.23
允许压差(MPa)	≤公称压力
公称压力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性	等百分比
额定行程(mm)	8					10					12
阀盖形式	标准型(-17～+250℃)、高温型(+250～+550℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
配置执行器类别	2SB6系列、MILLER5系列等电动执行器(客户指定品牌亦可)
执行器参数	电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

　　阀体

阀体形式	直通铸造球型阀
公称通径	DN25～300mm
公称压力	PN1.6、2.5、4.0、6.4
法兰标准	ANSI   GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式	高温型+230～+450℃、超高温型+230～+560℃
压盖型式	螺栓压紧式
密封填料	金属石墨缠绕垫片、柔性石墨、碳纤维填料

　　● 阀内件

阀芯形式	单座、笼式、套筒阀芯
流量特性	线性、等百分比

　　● 执行机构

执行器型号	2SB6系列、MILLER系列
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

进口电动高温调节阀（又称控制阀）主要内部结构图



进口电动高温调节阀主要零件材料

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座、套筒	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套、并帽	304	304	316	316L
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	散热片	304	304	316	316L
8	填料	PTFE/柔性石墨
9	弹簧	65Mn	304	316	316L
10	螺母	304	304	316	316L



进口电动高温调节阀主要性能指标

项目			指标值
基本误差%			配2SB6±2.5； 配MILLER5±1.0
回差%			配2SB6±2.5； 配MILLER5±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1



进口电动高温调节阀 额定流量系数Kv、允许压差

公称通径 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 dN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	单座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	笼式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
额定行程(mm)		16		25		40			60			100
允许压差(MPa)	单座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	笼式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
