进口电动闸阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:10:07点击：

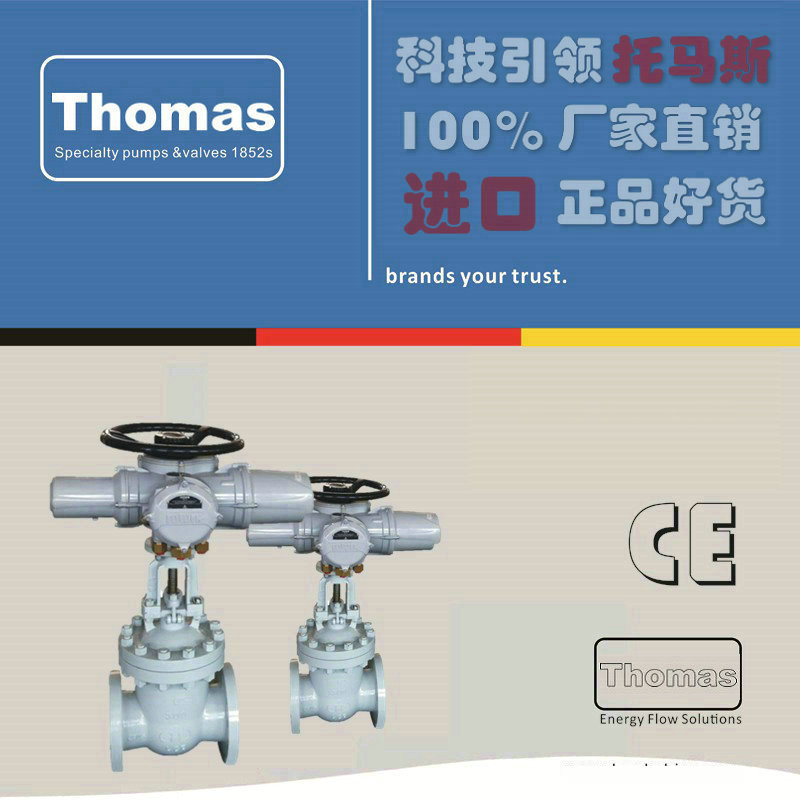

进口电动闸阀原理特点

进口电动闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。德国托马斯(Thomas)电动闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

产品特点

1、闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。

2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。

4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。

5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

主要零件材料

阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+Stellite12	1Crl8Ni9+Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200

主要连接尺寸

公称压力PN(MPa)	公称通径DN(mm)	标准值									参考值			电装型号
公称压力PN(MPa)	公称通径DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	质量(kg)	电装型号
1.6	50	250	160	125	100	/	16	3	/	4-φ18	590	678	90	HKl0A
	65	265	180	145	120	/	18	3	/	4-φ18	590	693	96	HKl5A
	80	280	195	160	135	/	20	3	/	8-φ18	590	755	108	HK20A
	100	300	215	180	155	/	20	3	/	8-φ18	590	820	126	HK20A
	150	350	280	240	210	/	24	3	/	8-φ23	590	994	199	HK20A
	200	400	335	295	265	/	26	3	/	12-φ23	590	1138	254	HK30A
	250	450	405	355	320	/	30	3	/	12-φ25	810	1409	?310	HK45A
	300	500	460	410	375	/	30	4	/	12-φ25	810	1588	391	HK60
	350	550	520	470	435	/	34	4	/	16-φ25	830	1755	729	HK90
	400	600	580	525	485	/	36	4	/	16-φ30	830	1902	992	HKl20
	450	650	640	585	545	/	40	4	/	20-φ30	870	214l	1168	HKl80
	500	700	705	650	608	/	44	4	/	20-φ34	870	2276	1222	HK250
	600	800	840	770	718	/	48	5	/	20-φ41	870	2474	1376	HK250
2.5	50	250	160	125	100	/	20	3	/	4-φ18	590	678	95	HKl0A
	65	265	180	145	120	/	22	3	/	4-φ18	590	693	99	HKl5A
	80	280	195	160	135	/	22	3	/	8-φ18	590	755	113	HK20A
	100	300	230	190	160	/	24	3	/	8-φ23	590	820	132	HK20A
	150	350	300	250	218	/	30	3	/	8-φ25	590	934	206	HK30A
	200	400	360	310	278	/	34	3	/	12-φ25	590	1138	257	HK30A
	250	450	425	370	332	/	36	3	/	12-φ30	810	1409	317	HK45A
	300	500	485	430	390	/	40	4	/	16-φ30	810	1588	412	HK60A
	350	550	550	490	448	/	44	4	/	16-φ34	830	1750	750	HK90
	400	600	610	550	505	/	48	4	/	16-φ34	830	1902	1042	HKl20
	450	650	660	600	555	/	50	4	/	20-φ34	870	2141	1275	HKl20
	500	700	730	660	610	/	52	4	/	20-φ41	870	2276	1420	HKl80
	600	800	840	770	718	/	56	5	/	20-φ41	870	2474	1522	HK250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	HKl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	HKl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	HK20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	HK20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	HK30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	HK45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	HK60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	HK90
	350	850	570	510	465	422	52	4	5	16-φ41	870	179l	1021	HKl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	HKl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	HK250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	HKl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	HK20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	HK20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	HK30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	HK30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	HK45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	HK60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	HK90

进口电动闸阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
