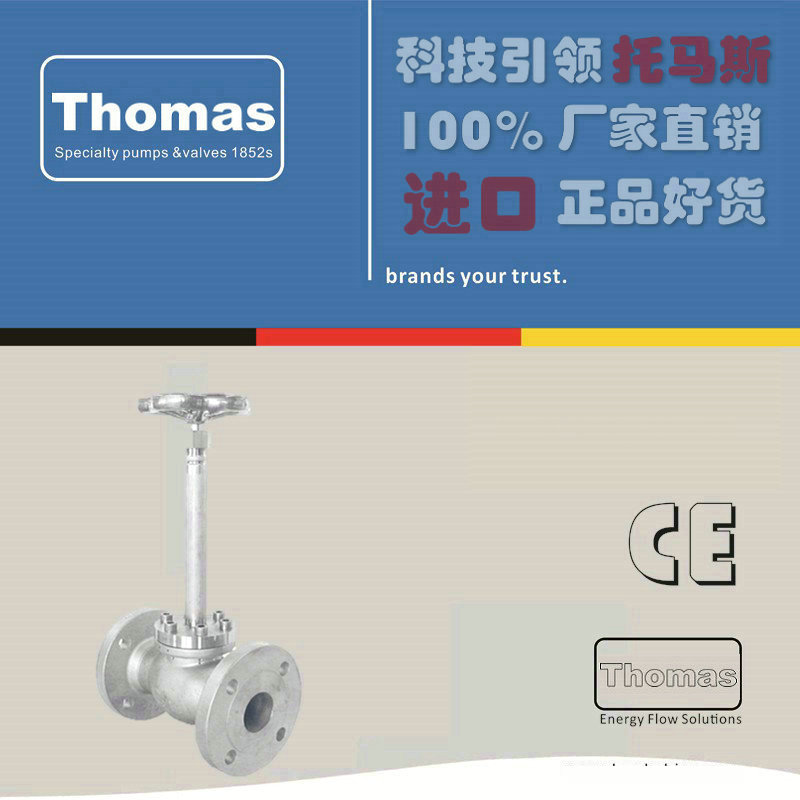

进口低温截止阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:09:25点击：

进口低温截止阀原理特点

进口低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

Cryogenic Globe Valves, PN50 (DN100=PN40, DN150=PN25）

Stainless steel body and topwork,

“live loaded” gland packing

“ cleaned and degreased for oxygen service “

Available options -on request only:

1、Welded stainless steel stubs acc. to DIN EN ISO 1127 or ASTM A312 - length FF + 150mm

2、Extension H up to 900mm

3、Valve with control disc (tapered design)

Applications:

Approved for air gases, vapours and cryogenic liquefied gases incl. LNG. Working temperature: -196°C / -321°F (77K) up to +120°C / +248°F (393K)

Parts material

Materials		DIN EN	ASTM
1	Body	1.4308	A 351 CF8
2	Valve seal up to DN50	PTFE /Carbon filled (25%)
2a	Valve seal from DN65	PTFE
3	Disc	1.4301	A 276 Grade 304
4	Bonnet gasket	PTFE
5	Headpiece	1.4301	A 276 Grade 304
6	Bolts	1.4301/A2	A194 B8
7	Elongation tube	1.4541	A213TP321
8	Stem	1.4301	A 276 Grade 304
9	Gland packing	Graphite / PTFE
10	Gland nut	1.4305	A 276 Grade 303
11	Handwheel	Aluminium alloy
12	Spring	1.4310	A 276 Grade 302
13	Bush	CW452K	B 103 AlloyA

Standard Technical data

Nominal size	DN	10	15	15	20	25	32	40	40	50	65	80	100	150
Face-to-face dimension	FF	70	85	85	100	115	115	130	130	155	205	245	280	400
Height	H	270 mm or 370 mm									400	400	400	420
Outside pipe-0EN ISO 1127	RA	12.0	17.2	21.3	26.9	33.7	38.0	42.4	48.3	60.3	76.1	88.9	114.3	168.3
Wall thickness pipe EN ISO 1127	a	1.0	1.6	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.6	3.2	6.0	7.1
Outside pipe -0 ASTM A312	RA	13.72	17.15	21.34	26.67	33.40	-	42.16	48.26	60.33	73.03	88.90	114.3	168.3
Wall thickness pipe ASTM A312	a	S10	S40	S10	S10	S10	-	S10	S10	S10	S40	S10	S40	S40
Socket depth	b	6	10	10	13	13	-	13	13	16	16	16	20	20
Handwheel-0	B	80	100	100	100	100	125	125	125	125	200	250	315	360
Wrench size across flats	Si	10	10	10	10	10	13	13	13	13	13	13	13	19
Wrench size across flats	s2	30	30	30	30	30	36	36	36	36	36	36	41	41
Weight	ca. kg	1.4	1.65	1.7	2.1	2.4	3.3	4.7	4.7	7.2	12.7	17.0	24.5	54.0
Kvs - Value	m^/h	1.6	3.8	4.3	6.7	11.5	14.0	20.6	22.6	37.1	71.1	104.0	170.0	350.0
Cv - Value	gal /min	1.9	4.4	5.0	7.8	13.4	16.2	23.9	26.3	43.2	82.7	120.9	195.2	401.8

进口低温截止阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
