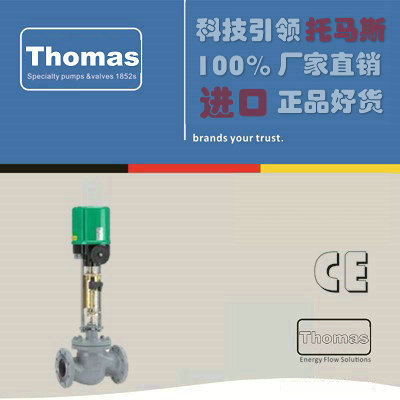

进口电动套筒调节阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:09:07点击：

进口电动套筒调节阀原理特点

进口电动套筒调节阀是一种高性能的电动调节阀，适用于各种不同压力和温度的流体和对泄漏要求不严格场合。该阀通过接收工业自动化控制系统的信号（如：4～20mA或1～5V）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数，实现自动化调节功能。德国托马斯(Thomas)电动套筒调节阀流体通道成S型，压降损失小，流量大，流量特性精度高，可调范围广。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点，广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。

主要技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
额定流量系数(KV)	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		平衡式阀芯(套筒导向)
流量特性		直线性、等百分比
配置执行器类别		381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

主要性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配381L±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量(硬密封)、零泄漏(软密封)
可调范围R			30：1

主要零件材料

序号	零件名称	零件材料
1	阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
2	垫片	PTFE、金属石墨缠绕垫片
3	套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	中垫	PTFE、金属石墨缠绕垫片
6	阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
7	阀杆	304	304	316	316L
8	填料	PTFE、柔性石墨
9	压盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)

主要连接尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

进口电动套筒调节阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
