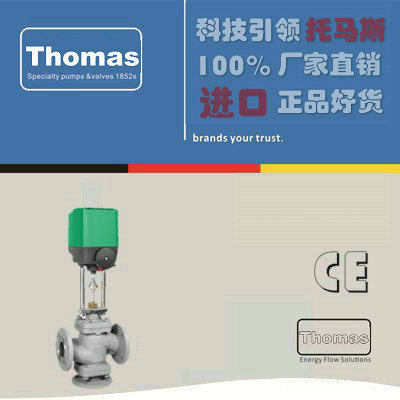

进口三通调节阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:08:59点击：

进口三通调节阀原理特点

进口三通调节阀是由德国PSL系列和3810系列直行程电动执行机构和三通调节阀体组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。德国托马斯(Thomas)三通调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动三通合流调节阀主要用于将两种流体混合成第三种流体；电动三通分流调节阀主要用于将一股流体分成两股流体。电动三通调节阀产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

主要技术参数

阀体

公称通径	合流阀：DN20～300mm、分流阀：DN80～300mm
公称压力	PN1.6、2.5、4.0、6.4
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	双导向双座套筒型阀芯
流量特性	线性、等百分比

执行机构

执行器型号	德国3810L系列、德国PSL系列
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

主要零件材料及结构图

阀体	WCB	CF8	CF8M	CF3M
阀座	304	304	316	316L
垫片	PTFE/金属石墨垫片
阀笼	304	304	316	316L
导向套	304	304	316	316L
阀盖	WCB	CF8	CF8M	CF3M
阀杆	304	304	316	316L
填料	PTFE/柔性石墨
弹簧	65Mn	304	316	316L
螺母	304	304	316	316L

主要性能指标

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配3810L ±2.5；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

额定流量系数Kv、允许压差

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 dN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	分流阀	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
额定流量系数KV	合流阀	-	-	-	-	-	-	85	135	210	340	535	800	1360
额定行程(mm)		16			25		40			60			100
允许压差(MPa)		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13

主要外形及连接尺寸

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
H	PN16/25	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN40	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN64	150	160	170	180	200	220	240	260	300	322	380	495	605
H1		155	155	175	180	200	235	250	260	330	350	420	530	680
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310

进口三通调节阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
