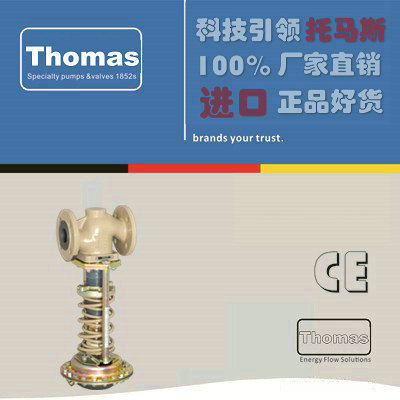

进口自力式压力调节阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:08:57点击：

进口自力式压力调节阀原理特点

进口自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。德国托马斯(Thomas)自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

自力式压力调节阀系列产品有单座、套筒、双座三种结构；执行机构有薄膜式、活塞式二种；作用形式有减压用阀后压力调节和泄压用阀前压力调节。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

产品特点

1、无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

5、橡胶膜片式检测，执行机构测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏、控制精确。

主要技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

执行器技术参数

有效面积(cm)	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
压力设定范围(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保证压力阀正常工作的最小压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间最大压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

主要性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

最高工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃※	冷却罐和加长件≤300℃※
	软密封	≤150℃

注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。

主要零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

主要外形尺寸

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法兰端间距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大约重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
导压管接口螺纹			M16X1.5

进口自力式压力调节阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
