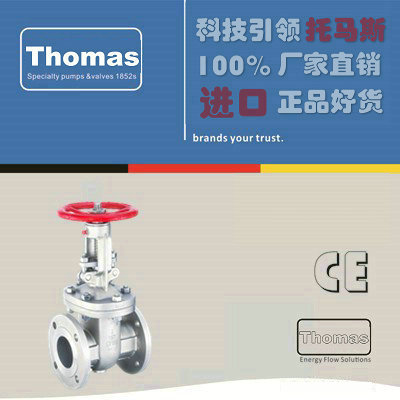

进口不锈钢闸阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:08:16点击：

进口不锈钢闸阀原理特点

进口不锈钢闸阀适用于公称压力PN1.6~16.0MPa,工作温度-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,用来切断或接通管路中的介质。

FEATURES

1/2"~24" (DN15~DN600)

W. P.: PN16 CLASS 150/300/600s

W. T.:-20℃ ~200℃ (-4℉~392℉)

Investment casting

Rising stem

Materials

ITEM	PARTS	MATERIAL
1	BODY	ASTM A351-CF8M / 1.4408
2	DISC	ASTM A351-CF8M / 1.4408
3	BONNET BOLT	AISI 304
4	BONNET NUT	AISI 304
5	BONNET	ASTM A351-CF8M / 1.4408
6	HINGE PIN	AISI 304
7	EYE BOLT	AISI 304
8	GLAND	ASTM A351-CF8 / 1.4308
9	EYE NUT	AISI 304
10	HAND WHEEL	FCD
11	NUT	BRONZE
12	STEM	AISI 316
13	NAME PLATE	AISI 304
14	SPRING	BRONZE
15	YOKE SLEEVE	BRONZE
16	SPRING WASHER	AISI 304
17	GLAND PACKING	PTFE
18	PACKING	PTFE
19	SEAL	PTFE/304+GRAPHITE

进口Dimensions

DN	d	CLASS 150			CLASS 300			PN 16
DN	d	L	H	W	L	H	W	L	H	W
15	15	108	182	120	140	197	120	115	182	120
20	20	117	195	120	152	211	120	120	195	120
25	25	127	237	120	165	232	120	125	237	120
32	32	140	294	200	-	-	-	130	294	200
40	40	165	294	200	190	283	250	140	294	200
50	50	178	335	200	216	353	250	150	335	200
65	65	190	393	200	241	404	250	170	39	200
80	80	203	467	250	283	470	250	180	467	250
100	100	229	549	250	305	560	300	190	549	250
125	125	254	630	300	381	626	300	200	630	300
150	150	267	743	300	403	753	350	210	743	300
200	200	292	910	350	419	968	400	230	910	350
250	250	330	1097	400	457	1117	400	250	1097	400
300	300	356	1285	400	502	1380	500	270	1285	400

NPS	d	CLASS 150			CLASS 300			PN 16
NPS	d	L	H	W	L	H	W	L	H	W
1/2"	0.59	4.25	7.17	4.72	5.51	7.76	4.72	4.53	7.17	4.72
3/4"	0.79	4.61	7.68	4.72	5.98	8.31	4.72	4.72	7.68	4.72
1"	0.98	5	9.33	4.72	6.5	9.13	4.72	4.92	9.33	4.72
1-1/4"	1.26	5.51	11.57	7.87	-	-	-	5.12	11.57	7.87
1-1/2"	1.57	6.5	11.57	7.87	7.48	11.14	9.84	5.51	11.57	7.87
2"	1.97	7.01	13.19	7.87	8.5	13.9	9.84	5.91	13.19	7.87
2-1/2"	2.56	7.48	15.47	7.87	9.49	15.91	9.84	6.69	1.54	7.87
3"	3.15	7.99	18.39	9.84	11.14	18.5	9.84	7.09	18.39	9.84
4"	3.94	9.02	21.61	9.84	12.01	22.05	11.81	7.48	21.61	9.84
5"	4.92	10	24.8	11.81	15	24.65	11.81	7.87	24.8	11.81
6"	5.91	10.51	29.25	11.81	15.87	29.65	13.78	8.27	29.25	11.81
8"	7.87	11.5	35.83	13.78	16.5	38.11	15.75	9.06	35.83	13.78
10"	9.84	12.99	43.19	15.75	17.99	43.98	15.75	9.84	43.19	15.75
12"	11.81	14.02	50.59	15.75	19.76	54.33	19.69	10.63	50.59	15.75

进口不锈钢闸阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
