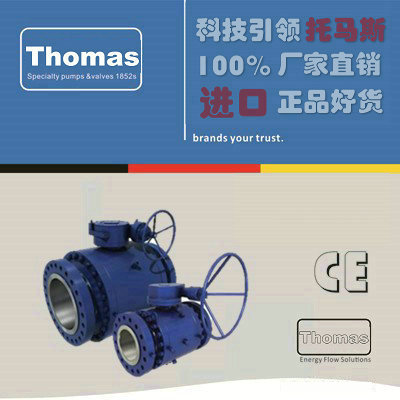

进口固定球阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德发布时间：2021-01-14 15:07:54点击：

进口固定球阀原理特点

进口固定球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。

All Thomas ball valves come complete with hydrostatic test certificates and MTRs (material test reports). All floating and trunnion ball valves are tested to the requirements of API 6D. In addition, floating and trunnion ball valves are ALL tested with low pressure air to ensure seat sealing at lower pressures.

·Tagging is per the requirements of API 6D, MSS SP-25 and CSA Z245.15.

·SIL (Safety Integrity Level) – Thomas 3 piece forged trunnion ball valves and 2 piece cast floating ball valves are certified for use in SIL 3 applications.

REFERENCE STANDARDS

GENERAL STANDARDS	API 608; API 6D; ISO 17292; CSA Z245.15; CSA B51
PRESSURE / TEMPERATURE	ASME B16.34	END FLANGES	ASME B16.5
FACE TO FACE	ASME B16.10	FIRE SAFE DESIGN	ISO 10497 API 607, API 6FA
MARKINGS	MSS SP-25	SOUR SERVICE	NACE MR0175 ISO 15156
QUALITY	MSS SP-55	DOCUMENTATION	BS/EN 10204-3.1
INSPECTION	API 598	PRESSURE TESTING	API 6D ISO 5208

150 ASME TRUNNION

6” - 48” GEAR OPERATED

Size in inches. Dimensions in mm and inches. Weights in kilograms and pounds.

	SIZE	B-Port	L-RF	L-RTJ	H	H1	A	Dia A	Weight
PN	in	mm	mm	mm	mm	mm	mm	mm	kg
ASME		in	in	in	in	in	in	in	lb
20	6	151	394	406	266	205	229	465	154
150		5.94	15.51	15.98	10.47	8.07	9.02	18.31	339.51
20	8x6	151	457	470	266	205	229	465	218
150		5.94	17.99	18.50	10.47	8.07	9.02	18.31	480.60
20	8	202	457	470	315	243	360	600	270
150		7.95	17.99	18.50	12.40	9.57	14.17	23.62	595.24
20	10x8	202	533	546	315	243	360	600	370
150		7.95	20.98	21.50	12.40	9.57	14.17	23.62	815.70
20	10	252	533	546	360	300	402	600	462
150		9.92	20.98	21.50	14.17	11.81	15.83	23.62	1018.53
20	12x10	252	610	622	360	300	402	600	535
150		9.92	24.02	24.49	14.17	11.81	15.83	23.62	1179.46
20	12	303	610	622	393	335	402	600	646
150		11.93	24.02	24.49	15.47	13.19	15.83	23.62	1424.17
20	14x12	303	686	699	393	335	402	600	845
150		11.93	27.01	27.52	15.47	13.19	15.83	23.62	1862.89
20	14	334	686	699	421	357	402	600	958
150		13.15	27.01	27.52	16.57	14.06	15.83	23.62	2112.01
20	16x14	334	762	775	421	357	402	600	1160
150		13.15	30.00	30.51	16.57	14.06	15.83	23.62	2557.34
20	16	385	762	775	550	410	520	600	1248
150		15.16	30.00	30.51	21.65	16.14	20.47	23.62	2751.34
20	18x16	385	864	876	550	410	520	600	1350
150		15.16	34.02	34.49	21.65	16.14	20.47	23.62	2976.21
20	18	436	864	876	640	488	543	750	1440

150		17.17	34.02	34.49	25.20	19.21	21.38		29.53	3174.62
20	20x18	436	914	927	640	488	543		750	1850
150		17.17	35.98	36.50	25.20	19.21	21.38		29.53	4078.51
20	20	487	914	927	*	*	*		*	1960
150		19.17	35.98	36.50						4321.02
20	24x20	487	1067	1080	*	*	*		*	2540
150		19.17	42.01	42.52						5599.68
20	24	589	1067	1080	681	617	604		750	2810
150		23.19	42.01	42.52	26.81	24.29	23.78		29.53	6194.93
20	30x24	589	1295	*	681	617	604		750	4550
150		23.19	50.98		26.81	24.29	23.78		29.53	10030.93
20	30	735	1295	*	*	*	*		*	4850
150		28.94	50.98							10692.31
20	36x30	735	1524	*	*	*	*		*	*
150					28.94			60.00
20	36	874	1524	*	*	*	*		*	8950
150		34.41	60.00							19731.17
20	42x36	874	1855	*	*	*	*		*	*
150					34.41			73.03
20	42	1020	1855	*	*	*	*		*	14450
150		40.16	73.03							31856.47
20	48x42	1020	2134	*	*	*	*		*	*
150					40.16			84.02
20	48	1166	2134	*	*	*	*		*	21750
150		45.91	84.02							47950.05

300 ASME TRUNNION

6” - 48” GEAR OPERATED

Size and inches. Dimensions in mm and inches. Weights in kilograms and pounds.

	SIZE	B-Port	L-RF	L-RTJ	H	H1	A	Dia A	Weight
PN	in	mm	mm	mm	mm	mm	mm	mm	kg
ASME		in	in	in	in	in	in	in	lb
50	6	151	403	419	266	205	229	465	175
300		5.94	15.87	16.50	10.47	8.07	9.02	18.31	385.81
50	8x6	151	502	518	266	205	229	465	238
300		5.94	19.76	20.39	10.47	8.07	9.02	18.31	524.69
50	8	202	502	518	315	243	360	600	327
300		7.95	19.76	20.39	12.40	9.57	14.17	23.62	720.90
50	10x8	202	568	584	315	243	360	600	382
300		7.95	22.36	22.99	12.40	9.57	14.17	23.62	842.16
50	10	252	568	584	360	300	402	600	500
300		9.92	22.36	22.99	14.17	11.81	15.83	23.62	1102.30
50	12x10	252	648	664	360	300	402	600	570
300		9.92	25.51	26.14	14.17	11.81	15.83	23.62	1256.62
50	12	303	648	664	475	345	520	600	735
300		11.93	25.51	26.14	18.70	13.58	20.47	23.62	1620.38
50	14x12	303	762	778	475	345	520	600	980
300		11.93	30.00	30.63	18.70	13.58	20.47	23.62	2160.51
50	14	334	762	778	525	388	520	600	1162
300		13.15	30.00	30.63	20.67	15.28	20.47	23.62	2561.75
50	16x14	334	838	854	525	388	520	600	1250
300		13.15	32.99	33.62	20.67	15.28	20.47	23.62	2755.75
50	16	385	838	854	590	422	543	750	1492
300		15.16	32.99	33.62	23.23	16.61	21.38	29.53	3289.26
50	18x16	385	914	930	590	422	543	750	1620
300		15.16	35.98	36.61	23.23	16.61	21.38	29.53	3571.45
50	18	436	914	930	639	488	543	750	1752

300		17.17	35.98	36.61	25.16	19.21	21.38		29.53	3862.46
50	20x18	436	991	1010	639	488	543		750	1910
300		17.17	39.02	39.76	25.16	19.21	21.38		29.53	4210.79
50	20	487	991	1010	*	*	*		*	2695
300		19.17	39.02	39.76						5941.40
50	24x20	487	1143	1165	*	*	*		*	2860
300		19.17	45.00	45.87						6305.16
50	24	589	1143	1165	705	600	642		750	3210
300		23.19	45.00	45.87	27.76	23.62	25.28		29.53	7076.77
50	30x24	589	1397	1422	705	600	642		750	4560
300		23.19	55.00	55.98	27.76	23.62	25.28		29.53	10052.98
50	30	735	1397	1422	*	*	*		*	5590
300		28.94	55.00	55.98						12323.71
50	36x30	735	1727	1756	*	*	*		*	7854
300		28.94	67.99	69.13						17314.93
50	36	874	1727	1756	*	*	*		*	10280
300		34.41	67.99	69.13						22663.29
50	42x36	874	2083	*	*	*	*		*	*
300					34.41			82.01
50	42	1020	2083	*	*	*	*		*	16300
300		40.16	82.01							35934.98
50	48x42	1020	2170	*	*	*	*		*	*
300					40.16			85.43
50	48	1166	2170	*	*	*	*		*	24300
300		45.91	85.43							53571.78

进口固定球阀品牌

德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
