进口焊接球阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德 发布时间：2021-01-14 15:07:46点击：

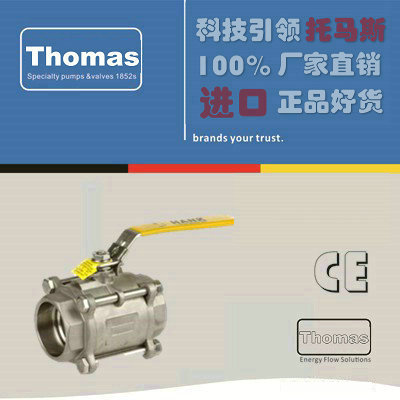

进口焊接球阀

进口焊接球阀原理特点

进口焊接球阀是由三段阀体，中间配用螺栓锁定而成。安装时应注意拆掉四根锁定螺栓，先把阀门两头对焊口跟管道先焊接，再将四根锁定螺栓固定球阀中间段。以免焊接式温度过高，导致球阀密封损坏。
Design Features
•Full Port
•1000 CWP (1/4”-2”)
600 CWP (21/2”-4”)
•Carbon Steel ASTM A216 WCB or
316 Stainless Steel ASTM A351 CF8M
•Threaded, Socket Weld*, or
Schedule 10, or 40 Butt Weld* Ends**
•Blow-Out Proof Stem
•Lockable Lever Handle
Applicable Standards
•Socket Weld & Threaded Ends ASME B16.11
•Butt Weld Ends ASME B16.25
•Shell and Seat Tests ASME B16.34
Options
•Stem Extension, Non-Locking
•Reverse Handle Non-Locking
•Oval Handle, Lockable, up to 2”
Parts & Materials
No.
Part Name
Qty
Material
1
Body
1
Carbon Steel ASTM A216 WCB or 316Stainless Steel ASTM A351 CF8M
2
End Piece
2
Carbon Steel ASTM A216 WCB or 316Stainless Steel ASTM A351 CF8M
3
Seat
2
PTFE
4
Ball
1
316 Stainless Steel
5
Body Seals
2
PTFE
6
Stem
1
316 Stainless Steel
7
Thrust Bearing
1
PTFE
8
Stem Packing
1
PTFE
9
Gland Packing
1
300 Series Stainless Steel
10
Handle
1
300 Series Stainless Steel
11
Handle Washer
1
300 Series Stainless Steel
12
Handle Nut
1
300 Series Stainless Steel
13
Lock Washer
4 / 12
300 Series Stainless Steel
14
Nut
4 / 12
300 Series Stainless Steel
15
Bolts
4 / 6
300 Series Stainless Steel
16
Handle Sleeve
1
PVC
Dimensions (Inches)
Size
A
A1
B
C
ØD
ØE
F
ØG
ØH
ØI
J
K
L
1/4
2.50
2.56
2.21
4.00
0.46
0.56
0.44
0.44
0.54
0.36
1.79
3.62
2.42
3/8
2.50
2.56
2.21
4.00
0.50
0.69
0.44
0.57
0.68
0.49
1.79
3.62
2.42
1/2
2.83
2.83
2.36
4.00
0.59
0.86
0.44
0.70
0.84
0.62
2.13
3.62
2.42
3/4
3.34
3.34
2.47
5.00
0.79
1.07
0.56
0.92
1.05
0.82
2.66
3.78
2.56
1
3.62
3.62
2.81
5.70
0.98
1.33
0.72
1.19
1.32
1.05
2.82
3.78
2.56
1-1/4
4.33
4.33
3.08
5.70
1.26
1.68
0.72
1.52
1.66
1.38
3.17
4.72
3.31
1-1/2
4.83
4.83
3.47
7.50
1.50
1.92
0.75
1.75
1.90
1.61
3.39
4.72
3.31
2
5.58
5.58
3.82
7.50
2.00
2.41
0.84
2.23
2.38
2.07
3.66
4.72
3.31
2-1/2
6.84
6.84
5.81
10.00
2.56
2.90
1.13
2.64
2.88
2.47
-
-
-
3
7.59
7.57
6.23
10.00
3.00
3.54
1.25
3.24
3.50
3.07
-
-
-
4
10.79
10.76
7.31
11.34
3.94
4.54
1.75
4.21
4.50
4.03
-
-
-
Technical Information
Size
Cv
Weight(lbs.)
1/4
20

0.9

3/8
25

0.9

1/2
28

1.1

3/4
50

1.8

1
70

2.6

1-1/4
112

4.0

1-1/2
170

6.3

2
395

9.7

2-1/2
835

18.7

3
860

29.5

4
1780

47.5

进口焊接球阀品牌

进口焊接球阀品牌
德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
