进口衬氟球阀原理特点及品牌（图）

作者：托马斯·贝尔森·伍德 发布时间：2021-01-14 15:07:29点击：

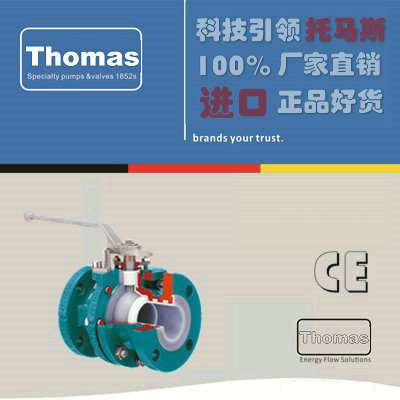

进口衬氟球阀

进口衬氟球阀原理特点

进口进口衬氟球阀采用氟塑料衬里，壳体采用熔模铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，长期使用于任意浓度的腐蚀性管路、管线工作。是为各种强腐蚀性介质管路的启闭控制而设计的，广泛应用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
Full bore Teflonlined ball valve withflanged ends and 3-piece body, for corrosive applications.
Product features
Size range
DN 15 – 100
Flange rating
PN 10/16 (ANSI cl.150)
Face to face dimension
DIN 3202-F1 / EN 558-1
Max. working pressure
max. 16 bar
?Temperature range
-50 °C to 180 °C
Anti-static version
available as option
Construction
Item
Description
Material
1
Body
Carbon steel 1.0050 / St 50.2, Epoxy
coated


2
Body lining
PFA / PFA antistatic
3
Flange end pieces
Carbon steel 1.0050 / St 50.2, Epoxy


coated
4
Lining of flanges
PFA / PFA antistatic
5
Seat ring
PTFE / PTFE antistatic
6
Ball
PTFE / PTFE antistatic (DN 65 - 100 with
steel reinforcements


7
Stem
Carbon steel 1.6580 / 30CrNiMo8
8
Lining of stem
PFA / PFA antistatic
9
Stem gliding ring
PTFE antistatic
10
Retaining flange
Stainless steel 1.4571 / X6CrNiMo-
Ti17-12-2 / ≈ AISI 316Ti


11
Spring washers
Spring steel 51Si7 / 1.5025
12
Packing bellows
PTFE / PTFE antistatic
13
Spring bolt
Steel 1.0044 / S275JR
14
Handlever
Stainless steel 1.4571 / X6CrNiMo-
Ti17-12-2 / ≈ AISI 316Ti


15
Stroke limiter bold
Stainless steel A4-70
16
Gland ring
Stainless steel 1.4571 / X6CrNiMo-
Ti17-12-2 / ≈ AISI 316Ti


17-19
Body bolting
Stainless steel A2-70
Dimensions
DN
D
K
n x d
d1
d2
L
H
H1
A
h
kv [m3/h]
[kg]
15
95
65
4 x 14
13
46
130
78
48
90
30
17.5
1.9
20
105
75
4 x 14
18
56
150
80
50
135
30
31
2.9
25
115
85
4 x 14
24
65
160
84
54
135
30
75
4.0
32
140
100
4 x 18
32
75
180
107
72
175
35
155
6.0
40
150
110
4 x 18
38
83
200
113
78
175
35
200
8.4
50
165
125
4 x 18
48
101
230
140
100
215
40
310
11.2
65
185
145
4 x 18
62
111
290
145
105
250
40
500
15.0
80
200
160
8 x 18
76
133
310
172
127
285
45
800
20.5
100
220
180
8 x 18
96
154
350
172
127
320
45
1250
29.0

进口衬氟球阀品牌

进口衬氟球阀品牌
德国托马斯阀门集团于1933年创建于德国鲁尔工业区，也是世界最重要的工业区。位于德国西部、莱茵河下游支流鲁尔河与利珀河之间的地区。德国托马斯阀门集团是以生产高品质、先进的阀门、测量及控制系统而享誉全球的跨国性生产企业。采用世界先进的设备及生产工艺，所有产品都在严格的质量体系监控下完成作业。并在各大洲几十个国家拥有子公司及分支机构。
